Potenziometro 0 - 10V HS/R
- alimentazione 24/264 vac/dc
- 13 Relè comando
- POTENZIOMETRO 0 ~ 10V
- led feedback ricevente
La ricevente è dotata di terminali morsetto a estrazione per un rapido cablaggio a qualsiasi impianto. L'installazione può essere effettuata tramite 4 staffe poste sugli angoli, oppure attraverso il fissaggio al dado centrale. Un LED di colore verde e rosso avverte sullo stato di rice-trasmissione fra unità trasmittente e unità ricevente segnalandolo tramite codice impulsi.

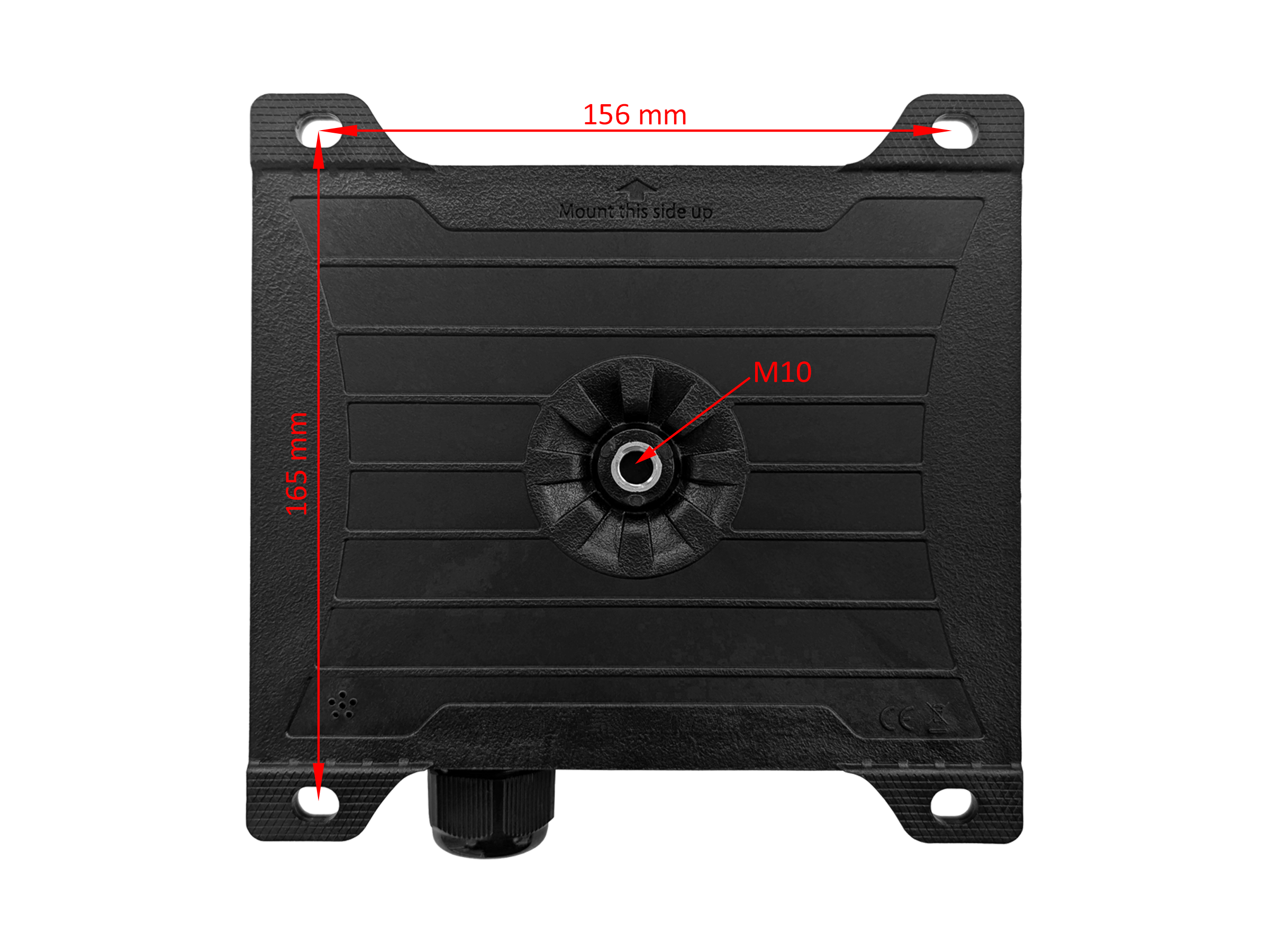

Dimensioni Contenute
La ricevente serie HS-R Potenziometro è l'unità di media grandezza. E' stata progettata per avere contenute dimensioni e per ridurre l'impatto estetico sull'impianto a bordo macchina. Al centro della parte posteriore è presente un foro per una vite prigioniera di misura M10.Interasse staffe di fissaggio:
- Larghezza 156 mm
- Altezza 165 mm

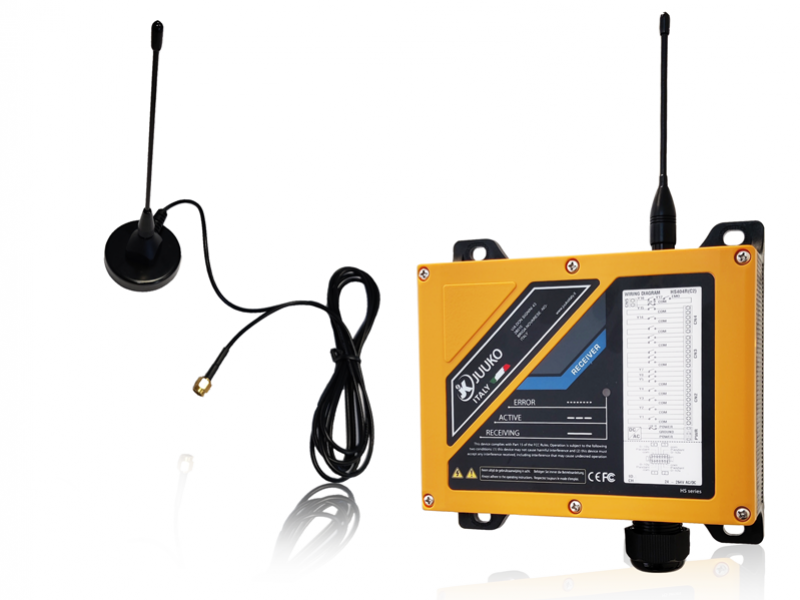

Antenna Ricevente
L'antenna ricevente può essere facilmente avvitata su connettore di tipo SMA. Questo particolare ne facilita lo spostamento in una diversa ubicazione. OPZIONALE è possibile montare un'antenna esterna con cavo di lunghezza 2 o 5 metri, in questo modo si può installare l'antenna in un punto con miglior ricezione, permettendo il posizionamento dell'unità ricevente anche all'interno di quadri elettrici o carpenterie metalliche.
Regolatore 0~10 Volt
In abbinamento alle trasmittenti della serie JKR è possibile regolare, tramite comoda manopola posta sul radiocomando, l'uscita regolabile 0~10 Volt. In questo modo agire sulle velocità risulta immediato e preciso.| Frequenza | 434.040 > 434.790 MHz |
|---|---|
| Tipo di Modulazione | 4GFSK |
| Sensibilità | -112dBm a 1,2Kbps |
| Sistema di Controllo | PLL |
| Performance di Sicurezza della Funzione di STOP (EN ISO 13849-1) |
Pl d opzione START con potenziometro in posizione di Ø |
| Impedenza Antenna | 50 Ohm |
| Tempo di Risposta Comandi | 50 > 100 mS |
| Alimentazione | 24/264 Vac/dc OPTIONAL: 12 Vdc |
| Consumo | AC: 8,3W / DC:12,8W |
| Antenna | Esterna |
| Consumo in Standby | 0,97W |
| Temperatura di Funzionamento e Stoccaggio | (-20°C)~(+55°C) / (-40°C)~(+65°C) (-4°F)~(+131°F) / (-40°F)~(+149°F) |
| Connessioni di Interfaccia | Cavo multipolare |
| Relè | 2 Arresto + max. 13 funzione (1 NO 5A 250Vca) |
| Grado di Protezione | IP65 |
| Dimensioni | H184 x L190 x P64 mm |
| Peso | 1795g |
| Materiale Involucro | PA6(30%GF) |
| Specifiche Tecniche | |
|---|---|
