HSV900
- ALIMENTAZIONE 24/264 VAC/DC
- 13 RELÈ COMANDO
- LED FEEDBACK RICEVENTE
- SICUREZZA PL D/CAT.3 - 13849-1.

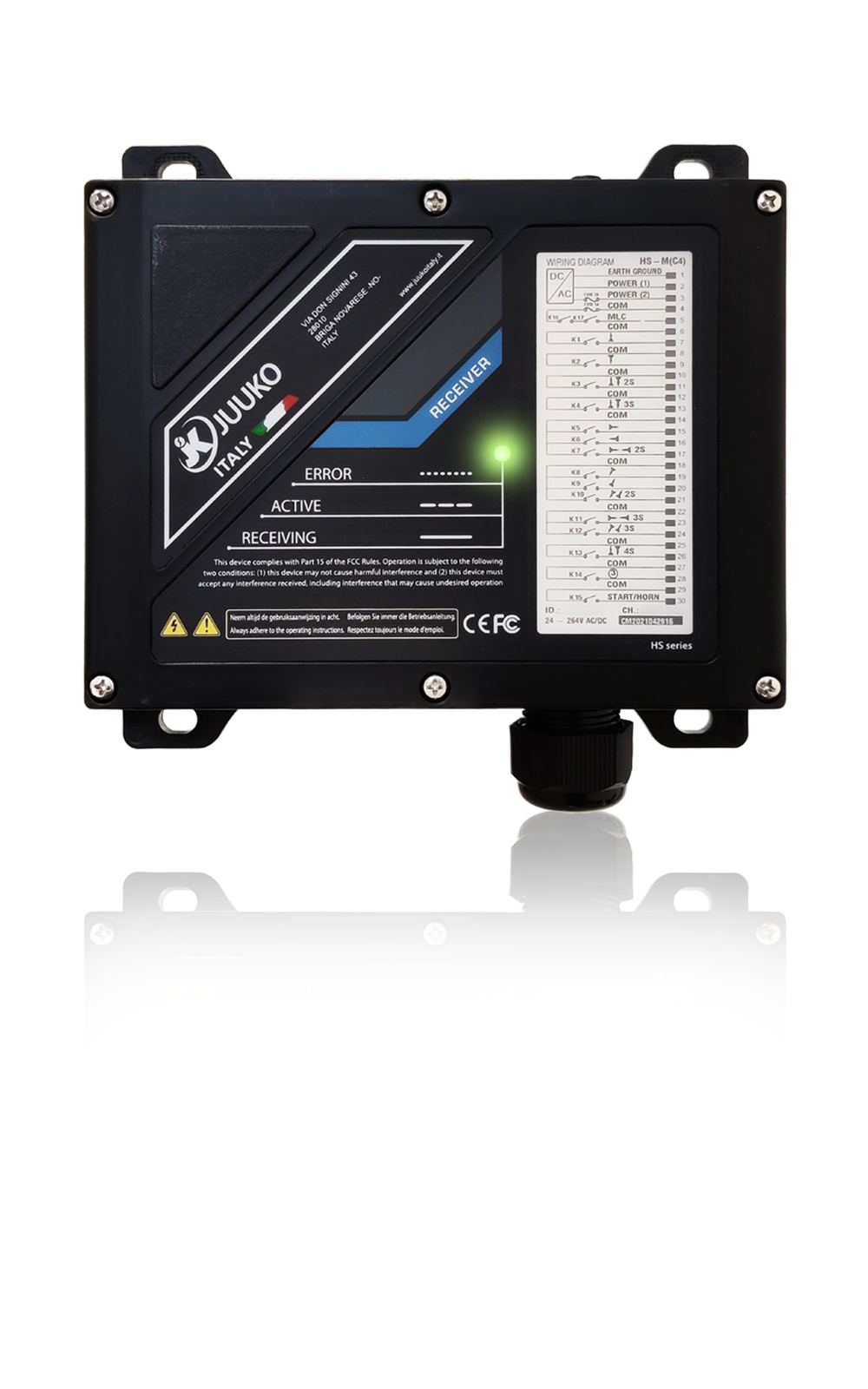

La ricevente MOSFET è dotata di terminali morsetto a vite per un rapido cablaggio a qualsiasi impianto. L'installazione può essere effettuata tramite 4 staffe poste sugli angoli, oppure attraverso il fissaggio al dado centrale. Un LED di colore verde e rosso avverte sullo stato di rice-trasmissione fra unità trasmittente e unità ricevente segnalandolo tramite codice impulsi.

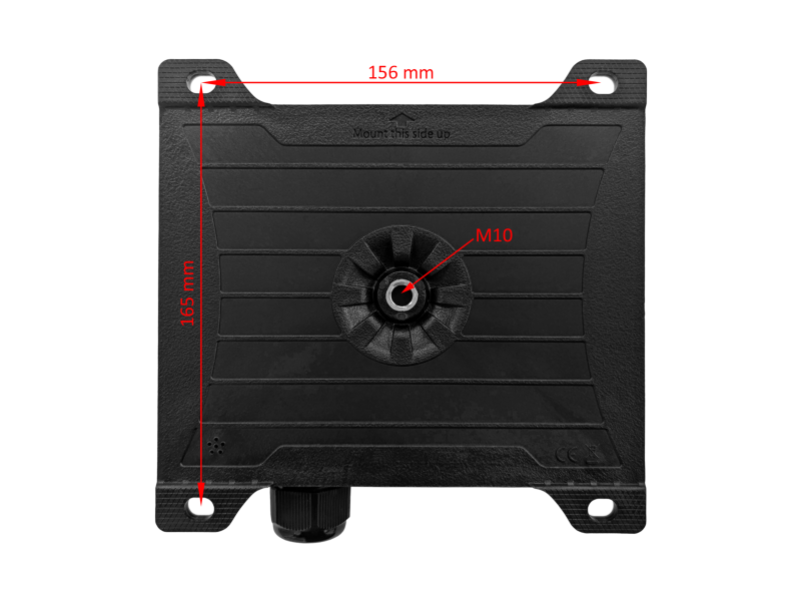

Dimensioni Contenute
La ricevente serie HS BLACK è l'unità di media grandezza. E' stata progettata per avere dimensioni contenute e per ridurre l'impatto estetico sull'impianto a bordo macchina. Al centro della parte posteriore è presente un foro per una vite prigioniera di misura M10.

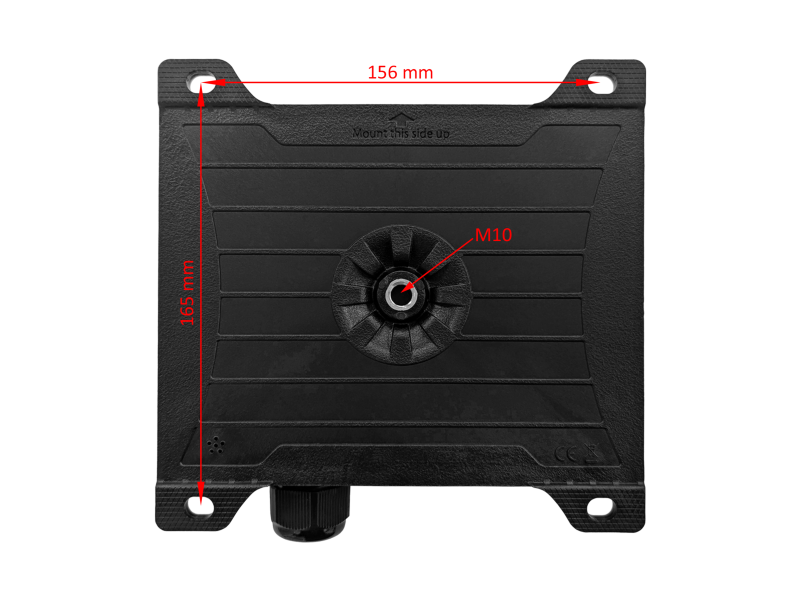

Interasse staffe di fissaggio:
- Larghezza 156 mm
- Altezza 165 mm

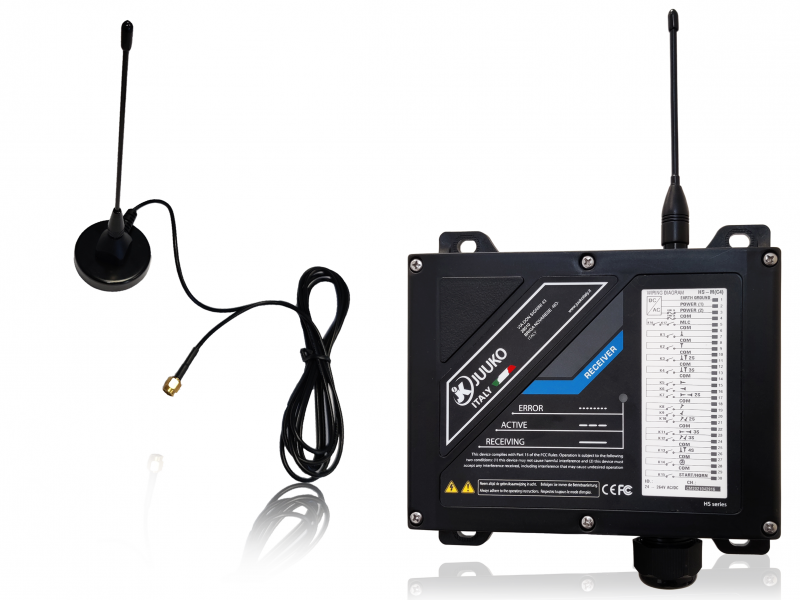

Antenna Ricevente
L'antenna ricevente può essere facilmente avvitata su connettore di tipo SMA. Questo particolare ne facilita lo spostamento in una diversa ubicazione. OPZIONALE è possibile montare un'antenna esterna con cavo di lunghezza 2 o 5 metri, in questo modo si può installare l'antenna in un punto con miglior ricezione, permettendo il posizionamento dell'unità ricevente anche all'interno di quadri elettrici o carpenterie metalliche.| Frequenza | 433.0525 > 434.7775 MHz |
|---|---|
| Tipo di Modulazione | 4GFSK |
| Sensibilità | -112dBm a 1,2Kbps |
| Sistema di Controllo | PLL |
| Performance di Sicurezza della Funzione di STOP (EN ISO 13849-1) |
Pl d |
| Impedenza Antenna | 50 Ohm |
| Tempo di Risposta Comandi | 50 > 100 mS |
| Alimentazione | 24/264 Vac/dc OPTIONAL: 12 Vdc |
| Consumo | AC:8,3W / DC:12.8W |
| Antenna | Esterna |
| Consumo in Standby | 0.97W |
| Potenza di Emissione | + 10dBm |
| Temperatura di Funzionamento | (-20°C)~(+55°C) / (-40°C)~(+65°C) (-4°F)~(+131°F) / (-40°F)~(+149°F) |
| Connessioni di Interfaccia | Cavo multipolare |
| Relè | 2 Arresto + max. 13 funzione (1 NO 5A 250Vca) |
| Grado di Protezione | IP65 |

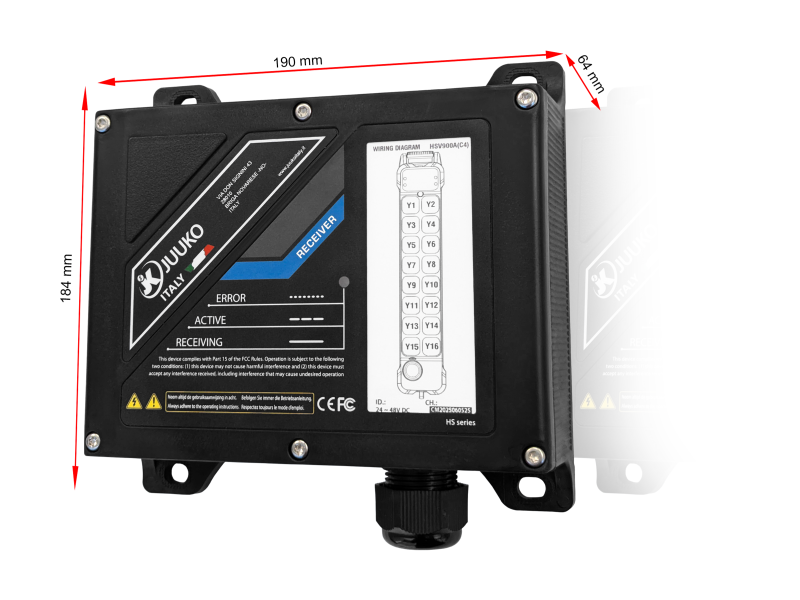

| Dimensioni | H184 x L190 x P64 mm |
| Peso | 1795g |
| Materiale Involucro | Nylon e fibra di vetro IP65 |
| Specifiche Tecniche | |
|---|---|
